Шлюзы и повторители

В промышленных системах используется множество различных систем шин. В зависимости от отрасли, они представлены на рынке в разной степени. Например, PROFIBUS или PROFINET часто встречаются в машиностроении.

Продукция ZIEHL-ABEGG

ZIEHL-ABEGG предлагает шлюзы для различных систем шин, что позволяет интегрировать вентиляторы ECblue и преобразователи частоты ZIEHL-ABEGG в системы. Для экономии времени и удобства, шлюзы могут автоматически адресовать целые группы подключенных вентиляторов ECblue или преобразователей частоты.

Шлюзы являются "MODBUS MASTER" и адресуют подключенные продукты через их MODBUS-соединение.

Повторители MODBUS

ZIEHL-ABEGG также предлагает повторители MODBUS для усиления сигналов MODBUS. Эти устройства оснащены полной гальванической изоляцией и могут автоматически адресовать подключенные устройства.

Применение

Эти решения идеально адаптированы для широкого спектра применений: от производственных процессов до систем вентиляции во всех мыслимых отраслях.

Шлюзы

• Шлюз Profibus MODBUSNETcon: Для подключения MODBUS-системы к PROFIBUS-системе. Шлюз работает как MODBUS-мастер, управляемый через PROFIBUS. Есть возможность автоматического адресации групп подключенных преобразователей частоты или EC-двигателей и вентиляторов. Шлюз оснащен USB-портом для мониторинга шины через ПК/ноутбук.

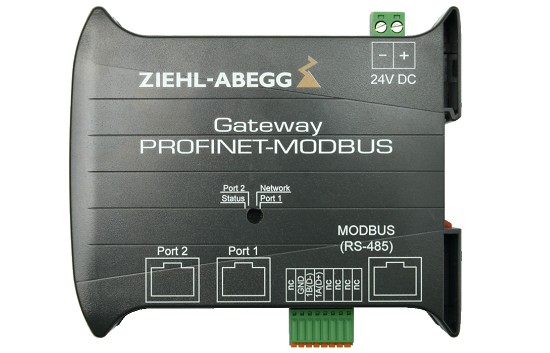

• Шлюз PROFINET MODBUSNETcon: Аналогично вышеописанному, но для подключения к PROFINET.

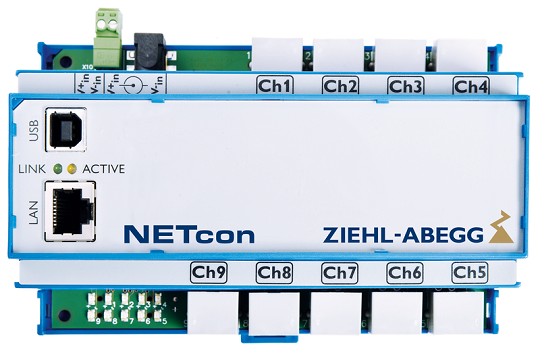

• Шлюз MODBUS-RTU в MODBUS TCP/IP: Имеет 10 встроенных светодиодов, 9 разъемов RJ45 для каналов MODBUS RTU (9 RS485-каналов) и 1 разъем RJ45 на передней панели для подключения к сети Ethernet.

Повторитель

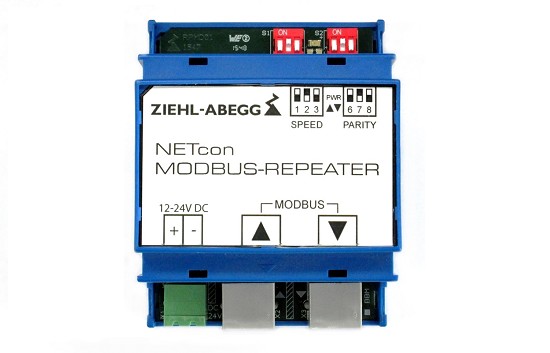

• Повторитель MODBUS: Устройство является усилителем MODBUS с полной гальванической изоляцией. К нему можно подключить до 63 узлов MODBUS-RTU. Подключенные устройства (подчиненные) могут быть автоматически адресованы.

Характеристики устройств

• Шлюз PROFIBUS-MODBUS: 3 встроенных светодиода для отображения состояния и сообщений об ошибках, автоматическое определение скорости передачи данных с PROFIBUS, 2 встроенных поворотных переключателя для ручного задания адреса.
• Шлюз PROFINET-MODBUS: 4 встроенных светодиода для отображения состояния и сообщений об ошибках.
• Повторитель MODBUS: 2 встроенных поворотных переключателя, тип подключения: через 2 разъема RJ45 или через клеммы.
