Устройство мониторинга

Технологии управления ZIEHL-ABEGG делают промышленные вентиляторы более эффективными, безопасными и надежными

Устройство мониторинга ZIEHL-ABEGG для температурных датчиков также может использоваться для мониторинга взрывозащищенных двигателей с одобрения ATEX и IECEx.

Для мониторинга температуры сухих трансформаторов используется MSF220VU с интеллектуальным контроллером вентилятора, который автоматически продлевает время работы вентилятора в зависимости от нагрузки. Когда MSF220VU используется в сухих трансформаторах с принудительным охлаждением, устройство Trafosafe TS1000 контролирует температуру трансформатора, регулирует охлаждение с помощью до 6 вентиляторов, работающих параллельно, сигнализирует о превышении температуры предупреждения и отключает трансформатор при необходимости. TR440 одновременно контролирует до четырех датчиков (например, три обмотки и сердечник).

MSF220VU

MSF220VU идеально подходит для мониторинга температуры сухих трансформаторов. Он оснащен интеллектуальным управлением вентилятором, которое автоматически продлевает время работы вентилятора в зависимости от нагрузки трансформатора. Контроль состояния цепи обеспечивает дополнительную защиту от ложного срабатывания.

Характеристики:

• Питание: AC/DC 24…240 В, 50/60 Гц
• 3 цепи PTC-термисторов
• Подключаемые PTC-термисторы: 3 x 1…6 в соответствии с DIN 44081 или 44082, сопротивление менее 4000 Ом
• 1 реле (NO контакт) для управления вентилятором
• Сигнализация 1 (без нагрузки) для предварительного предупреждения и одновременного мониторинга функций
• Сигнализация 2 (с нагрузкой) для отключения (перекидной контакт, без кратковременного замыкания)
• Мониторинг состояния цепи
• Светодиоды для индикации: ON, неисправность датчика, сигнализация, вентилятор
• Кнопка тестирования выходов
• Устройство для монтажа на рейку 35 мм

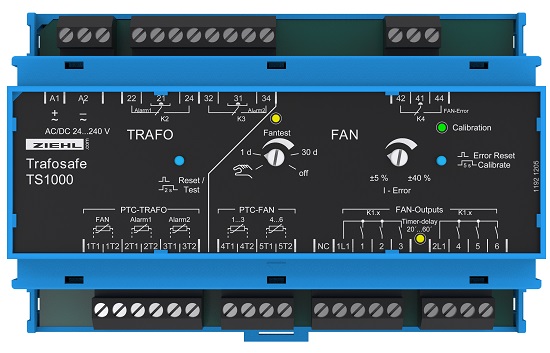

TS1000

Trafosafe TS1000 используется в сухих трансформаторах с принудительным охлаждением. Он контролирует температуру трансформатора с помощью 3 цепей PTC-термисторов, регулирует охлаждение (до 6 вентиляторов по 4 А каждый) в зависимости от нагрузки, сигнализирует о превышении температуры предупреждения и отключает трансформатор при дальнейшем повышении температуры. При использовании датчиков типа Pt100 для мониторинга трансформатора, TS1000 функционирует как простой контроллер вентилятора.

Характеристики:

• Питание: AC/DC 24…240 В, 50/60 Гц
• 1 цепь PTC-термистора для управления вентилятором или управления внешним контактом при использовании только в качестве контроллера вентилятора
• Автоматическое продление времени работы вентилятора при высокой нагрузке
• Мониторинг неисправностей вентиляторов (избыточный/недостаточный ток регулируется)
• Регулируемый, автоматический тест вентиляторов (1-30 дней)
• Мониторинг температуры трансформатора: 2 цепи PTC-термисторов (1 для предупреждения, 1 для отключения, с контролем короткого замыкания и обрыва)
• 2 цепи PTC-термисторов для мониторинга вентиляторов
• Подключаемые PTC-термисторы: 5 x 1…6 в соответствии с DIN 44081 или 44082, сопротивление менее 4000 Ом
• Реле (перекидной контакт) для предупреждения (без нагрузки) = Мониторинг функций и реле (перекидной контакт) для отключения (с нагрузкой) = Без кратковременного замыкания
• Светодиоды для индикации: ON, неисправность датчика, сигнализация, вентилятор
• Кнопка тестирования функций

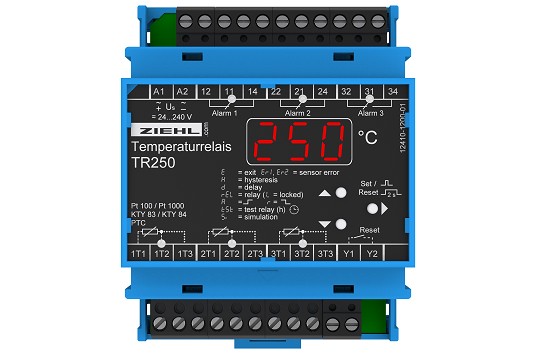

TR250

TR250 одновременно контролирует до 3 датчиков до 3 предельных значений. Возможны подключения и оценка различных датчиков Pt100, Pt1000, KTY83/84 или PTC-термисторов.

Характеристики:

• Питание: AC/DC 24…240 В, 50/60 Гц
• Выбор 3 входов датчиков: PT100/1000 (2 или 3 провода), KTY83/84, PTC-термистор
• Мониторинг состояния цепи (обрыв и короткое замыкание)
• 3-значный цифровой дисплей для отображения температуры датчика от -199 до +850 °C
• Разрешение 0,1 °C программируется в диапазоне от -19,9 до +99,9 °C
• Хранение минимальных и максимальных значений
• Программирование с помощью 3 кнопок
• Светодиоды для индикации состояния датчиков, сигнализаций, реле
• 3 реле (перекидные контакты) программируются для выполнения функций переключения
• Мониторинг дифференциальной температуры
• 6 предустановленных стандартных программ

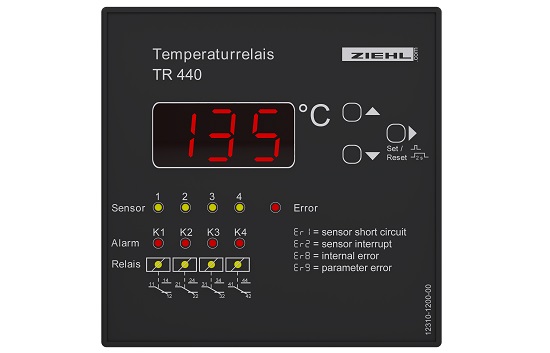

TR440

TR440 контролирует до 4 датчиков (Pt100). Например, три обмотки контролируются, а четвертый датчик контролирует сердечник. Используются 4 реле (перекидные контакты) для предварительного предупреждения, отключения трансформатора и/или управления вентилятором. Также возможно управление температурой окружающей среды в помещении установки. Возможна интеграция в сеть через интерфейс RS485, протокол MODBUS RTU.

Характеристики:

• Питание: AC/DC 24…240 В, 50/60 Гц
• 4 входа датчиков: 4 x Pt100 в соответствии с EN 60751 / IEC 60751
• Мониторинг состояния цепи (обрыв и короткое замыкание)
• 3-значный цифровой дисплей для отображения температуры датчика от -199 до +850 °C
• Хранение минимальных и максимальных значений
• Программирование с помощью 3 кнопок
• Светодиоды для индикации состояния датчиков, сигнализаций, реле
• 4 реле (перекидные контакты), работающие по 4 программируемым программам
• Устройство для монтажа на панели
